Описание

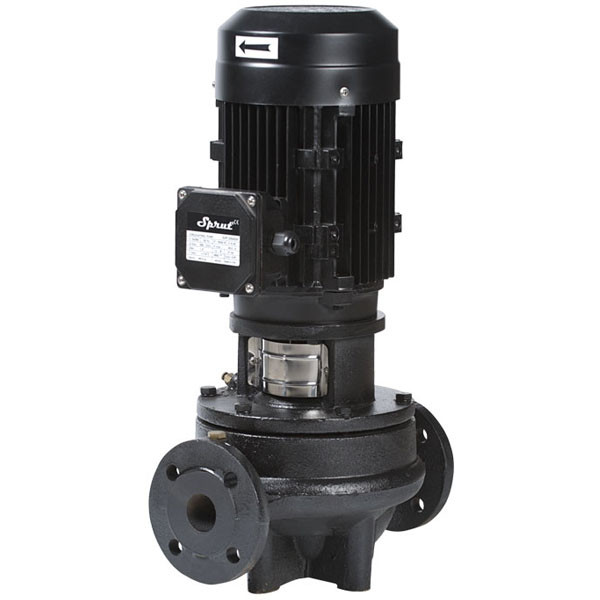

электронасосы циркуляционные фланцевые

Область применения:

Электронасосы циркуляционные серии VP предназначены для перекачивания рабочих жидкостей в системах отопления, кондиционирования, холодного и горячего водоснабжения, а также в промышленных установках для перекачивания горячих и холодных химически неагрессивных жидкостей.

Ограничения

• рабочая жидкость: чистые невязкие, неагрессивные жидкости, не содержащие твердых частиц или волокон, сходные с водой по плотности и химической активности
• общая минерализация воды, не более 1500 г/м³
• содержание механических примесей, не более 0,1%
• максимальный размер частиц, не более 0,2 мм
• общая жесткость жидкости, не более 700 мкг-экв/кг
• содержание соединений железа, не более 500 мкг/кг
• содержание растворенного кислорода, не более 50 мкг/кг
• содержание нефтепродуктов, не более 1 мг/кг
• значение рН 6,5-9,5
• максимальное рабочее давление: 1 МПа (10 бар)
• граничні нижнє та верхнє значення температури перекачується рідини від -10°С до +110°С
• максимальна температура навколишнього середовища +40°С

Конструктивні характеристики

• моноблочні горизонтальні з одним робочим колесом, встановленим на вал електродвигуна
• корпус насосної камери з чавуну
• колесо робоче – відцентрове, закритого типу, виконано з чавуну або нержавіючої сталі
• вал з нержавіючої сталі AISI 304
• розташування вхідного і вихідного патрубків виконано за схемою «in-line»
• фланець стандартний (по ISO 7005.2)
• фланці відповідні сполучні в комплекті
• електронасоси однофазного виконання укомплектовані кабелями живлення

Двигун

• асинхронний двополюсний з короткозамкненим ротором з самовентиляцією
• ступінь захисту IP 44
• клас нагрівостійкості ізоляції В
• однофазне і трифазне виконання
• однофазне виконання з встановленими в коробку висновків конденсатором
• напруга живлення для однофазних 220 В, 50 Гц, для трифазних 3F, 380 В, 50 Гц
• режим роботи: тривалий

Габаритні розміри

Графічні характеристики

Зведена таблиця характеристик
